ISO16505分辨率测试卡MTF10相关问题
作者:3nh 发布日期:2017-06-14

由于系统分辨率要求的提高ISO认证组织提出了新的认证标准,就是所说的ISO16505。但是目前这个标准还不是非常完善,它在很多方面还有瑕疵,在ISO 16505附录D.3中讨论了分辨率测试卡MTF从未下降到10%水平和MTF10未计算的情况。



分辨率测试卡读数



在某些CMS系统或测量环境中,使用评估参考摄像机捕获的CMS输出显示图像的信号幅度可能不会下降到10%。所有这些影响阻止了精确确定空间频率点,其中调制强度可能降低到原始图表图像的10%。在这种情况下,CMS的限制分辨率应通过ISO中定义的“视觉分辨率”评估来确定12233标准,由互补平行条形图组合以用于可区别极限验证。

这项建议有几个缺点。ISO 12233视觉分辨率测试卡实际上是混叠开始的(条数会下降),高于此频率特征的部分可能不可靠地区分,即MTF高于10%。MTF曲线在高空间频率下平坦化,通常MTF在10%附近,并且我们已经看到响应中的斜坡导致MTF10不合理的高 - 有时远超过奈奎斯特频率fnyq(0.5C/P)。我们建议MTF限制的以下公式(所以命名以避免与分辨率限制混淆等)。

MTF limit=min(MTF10,falias,fnyq)                                                   (9)

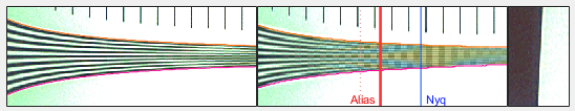

最后,我们需要指出的是,混叠falias(分辨率极限)的开始可以方便地使用双曲线楔形而不是倾斜边缘执行的一个测量。

这些知识针对ISO16505标准提出的一下小建议,目的就是为了合理的改善该标准中一下实践上的小问题,让这套标准更适合生产生活。
