分辨率测试卡检测镜头MTF

作者:3NH 发布日期:2017-06-14

之所以使用分辨率测试卡、白平衡卡、SFR测试卡、爱莎测试卡等一系列镜头检测测试设备对镜头进行各项数据分析和检测,主要是因为玻璃光学特性取决波长所有我们在不同镜头拍摄的相片看到了——镜头就有色差。虽然现代镜头生产上采用使用不同类型的玻璃组合成复杂的补偿系统是这种像差不在是考察镜头的关键,但是在成像方面残余像差还是存在的。

早期镜头色差更大,主要体现在长焦距上,但是随着新型玻璃材料的发展,近期生产的镜头才显得图像质量更好。

经过分辨率测试卡和各个镜头测试设备的检测,新型玻璃制造的镜头具有极地色散,许多测量项目中都得到惊人的成像结果。这是因为透镜测量的分辨率测试卡MTF值强烈的依赖于光的光谱组成。如果我们采用绿光而不是传统的白光进行测量,其可见光光谱所有波长以一定的加权存在,则MTF曲线是显着不同的:

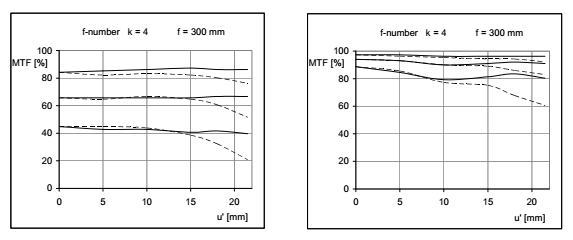

300mm长焦镜头的MTF曲线,左侧用白光测量,右侧带有绿色光,100nm带宽。

这就是为什么绿色滤光片是黑白摄影时的重要配件。如果主体主要是单色(自然照片,红色屋顶),彩色摄影也可以实现同样的效果。这也是为什么成像性能不能完全由MTF曲线表示的原因。

分辨率测试卡MTF值曲线并不总是这样曲线,也有很多单色测量结果非常不好。在白光下分辨率测试卡的MTF数据中,颜色校正的弱点是不可见的。 换句话说:MTF对彩色条纹展示很少。比较白色和彩色光的MTF有助于了解高对比度边缘和高光图像中彩色条纹变化的原因。以下曲线通过测量分辨率测试卡MTF作为焦点的函数来说明高速短焦距镜头的纵向色差:

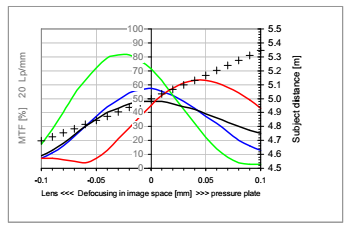

曲线图为镜头在白光(黑色曲线)和蓝色,绿色和红色光下,将广角平面1.4 / 85 ZA的MTF聚焦结果。十字符号为将图像侧(水平刻度)上的位置连接到被摄体距离(右侧的垂直刻度),镜头在白光中聚焦5米的距离处。

分析图像中彩色光中分辨率测试卡的MTF值高于白光,但同时最大值在不同的位置,它们没有重合焦点。在最亮点的白光(位置0),红光MTF是他最低值。之后,红线蔓延具有最大的直径,图像显示出微小的微红色边缘。当在焦离较短的地方,绿色MTF在最大值时,MTF变得越来越强。细节在焦平面的前面,细节在焦平面的后面,这种快速透镜会在红色或紫色的高光细节上产生条纹。这些颜色的饱和度,称为次级光谱,取决于MTF峰值位置的距离和焦点MTF曲线的斜率。如果镜头表现出更多的单色像差(如旧镜头),则曲线更平坦,颜色看起来会很苍白。新型玻璃镜头高度校正的快速镜片倾向于显示更饱和的颜色。
