免费的手机摄像头清晰度测试方案
作者:3nh 发布日期:2017-09-21
现在我们来说手机摄像头;一般手机会注明摄像头分辨率是多少,如1300万像素;很明显这是摄像头的显示分辨率。显示分辨率并不能说明手机的清晰度,这就是为什么iPhone 5s 800W像素的摄像头比很多1000W像素以上的手机拍出的照片更清晰。真正决定摄像头成像质量的是图像分辨率(解析度)。

首先,简单说明一下,清晰度、分辨率、解析度的差别。

清晰度:是数字图像成像质量常用的一种表述方式,常用单位是LP/MM(每毫米显示成像线数)。
分辨率:通常分为显示分辨率与图像分辨率两类。
显示分辨率:是指图像(或显示屏)的精密度,是指图像(或显示屏)所包含的像素有多少。常用单位是px(像素)。
比如我们常说的800W像素的镜头就是指显示分辨率。
图像分辨率:是指单位英寸中所包含的像素点数。描述图像分辨率的单位有:(dpi点每英寸)、lpi(线每英寸)和ppi(像素每英寸)。
解析度:通常就是指图像分辨率,常用单位是lpi(线每英寸)、lines(电视线)。 通常情况下,非专业场合所说的清晰度、解析度和图像分辨率是一个概念。而显示分辨率则是另外一个概念。

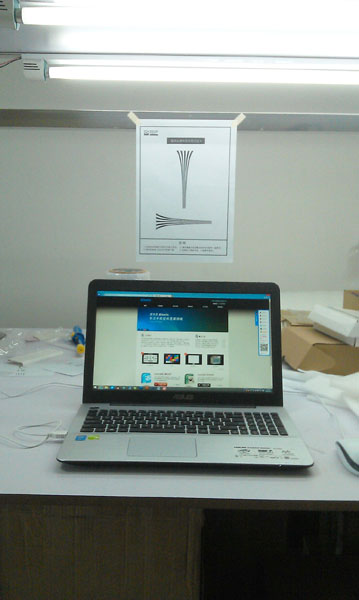

  1. 用普通打印机打印该图纸,粘贴到光照充足的位置。如图二:


    (图一)

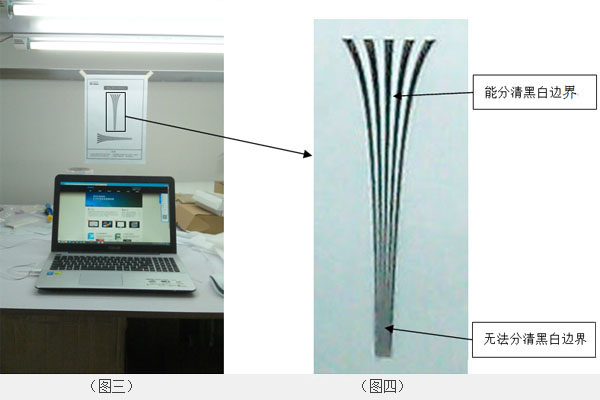

  2. 用手机拍摄该测试图,如图三;保证拍摄的楔形线上端可以分清黑白边界,下端无法分清黑白边界,如图四:

  3. 拍摄完成,保证图纸水平方向大于垂直方向,如不是,须旋转;最后,我们得到下面这样的图纸,如图五:


    (图五)

  4. 下载iSeetest软件;安装并打开软件,点击解析度测试,打开该图纸。如图六:


    (图六)

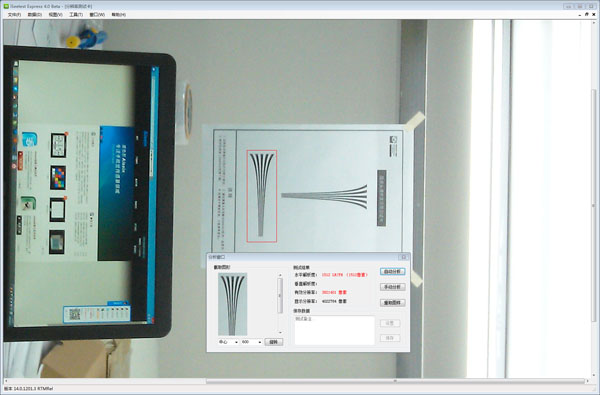

  5. 选取楔形线部分,并分析,得出数据,如图七:
