成像质量测试项目及测试方式
作者:3nh 发布日期:2017-09-13
成像质量测试主要根据国标《数字(码)照相机通用规范》和行标《数字移动终端图像及视频传输特性技术要求和测试方法》执行。国标中“成像质量”测试项目包括视觉分辨率卡、彩色还原卡、白平衡卡、成像均匀度、曝光量误差,行标的“成像质量”测试项目包括视觉分辨率、白平衡、色彩还原准确度。
影响成像质量的因素非常多,我们在评测图像质量的过程中,会分别测试这些因素,以此来鉴定图像质量。
赛麦吉影像质量评测实验室综合各个测试标准,把影响成像质量的因素总结为以下13个因素。

  解析度:

    摄像机拍摄的影音信号需要在电视上播放时, 需要换算成与电视画质相同的单位。而

电视的画面清晰度是以水平清晰度作为单位。 通俗地说, 我们可以把电视上的画面以水平方向分割成很多很多“条”,分得越细,这些画面就越清楚,而水平线数的数码就越多。这个单位是“电视行(TVLine)”也称线。解析度一般与镜头、CCD、CMOS成像有关。

测试条件:

1、镜头必需使用最大光圈。

    2、需在白色光源下拍摄一组色板样张,并使用Lux器读出测试环境亮度。

    3、必需根据摄像机的画面比例进行拍摄,如4:3、 16:9画面。

测试步骤:

 1、根据摄像机的画面比例在白色光源下拍摄一组色板样张,并使用Lux器读出

测试环境亮度。

    2、打开DxO Analyzer软件,依次点击“File”-->“Trimming mode”进入测试界面。

    3、点击“File”-->“Open”选择一个待测试文件。

    4、使用鼠标左键选择如上图红色区域部分。

    5、点击Execute读取当前区域的解析度值并记录数据。

    测试标准:标清测试D1,高清系列测试720P/1600*900,然后配合软件读取并记录解析值。

完成标准:

1、软件读取的值可能有误差, 每次读取的值必须经过视觉进行核实并记录。

2、主观评价样张图像效果,在测试报告中粘贴解析度的局部图。



    二、色彩还原性

    色彩还原指彩色CCD、 CMOS经过拍摄加工后,彩色摄影画面的色彩大体上和原景物

的色彩相一致。是早期彩色电影摄影追求的目标。影响色彩还原的因素有CCD、 CMOS的

性能,摄影镜头的质量,光线的色温等。

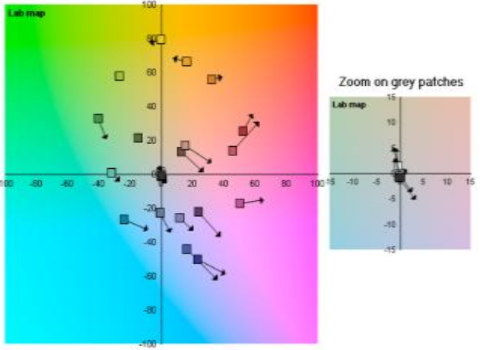

DxO Analyzer色彩还原测试结果界面

DxO Analyzer色彩还原测试结果界面

    测试目的:测试各种杂光环境下物体色彩的还原能力。

    测试工具:DxO Analyzer、色卡

测试条件:

1、镜头必需使用最大光圈。

    2、需在白光和暖光下分别拍摄一组色板样张,并使用Lux器读出测试环境亮度。

测试步骤:

1、打开DxO Analyzer,点击“24 colors chart”并选择一个色板图像文件。

    2、按住鼠标左键并将整个色板区域选中,然后调整绿色选框,保障每个绿色框都位于不同的色块中。

    3、完成选框后直接点击“Yes,Continue in Express mode”按钮开始分析数据和保存分析结果。

    4、观察色板,分别记录常见色彩区域的每个偏移量和非常见区域最小与大偏移量,且需要记录如图红色标记处的Mean值。

    5、记录当前环境亮度及主观评价结果(参见释义)

测试标准:

1、图中的灰色编号即色板的顺序编号。每一个小方格代表每一个标准色块所处的色彩,而小圆圈代表实际每一个色块的实测色彩。

    2、如图红色标记处“△E*ab:mean=14.8”(亮度色度偏差平均总和) 、“△C*abuncorr:mean=13”(色度平均偏差) , mean表示平均偏移量。

    3、首先观察13-18号色彩(即常见色彩区域)的偏移量,若色彩偏移量很大,则说明常见色彩区域的色彩还原性较差,反之则好。

    4、其次观察1-12号色彩(即非常见色彩区域)的偏移量,若色彩偏移量很大,则说明非常见色彩区域的色彩还原性较差,反之则好。

完成标准:

1、 分别记录色板色彩的平均偏移量“△E*ab:mean=14.8(亮度色度偏差平均总 ”、“△C*ab uncorr:mean=13”(色度平均偏差) 。 (标准对比值: △C<30 \ △E<13效果较好)

2、观察各个色块实测值与标准值状况,根据主观进行点评色彩还原效果。
