  • SineImage综合测试卡

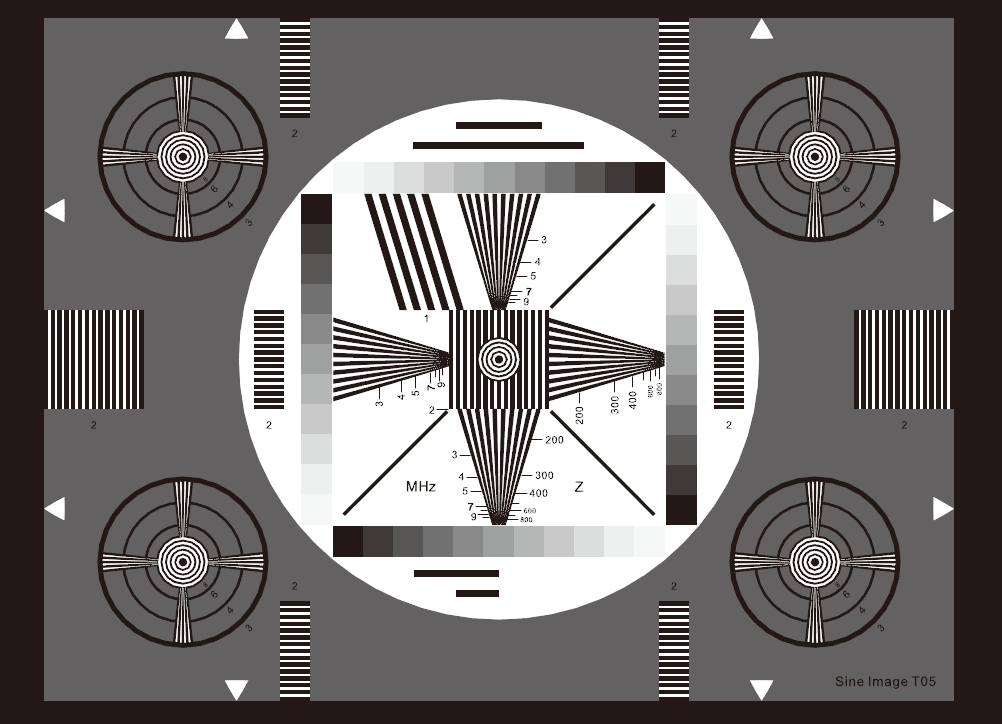

SineImage综合测试卡

  • 品牌:Sine Image 型号:YE05 尺寸:280 × 210mm可定制 材料:菲林/高清相纸 比例:4:3 类型:反射式/透射式可选
  • 咨询电话:18938932796
  • 产品详情

SineImage综合测试卡简介

SineImage综合测试卡YE05是专门为电视摄像机一般(视觉)评估而设计的。

密度分为4个等级标准从D=0.15增加到D=1.65(对比度32:1)该测试卡的密度在D =0.15等级。周边地区的密度为D〜0.75。

这张测试卡主要用于电子相机传输特性的评估而设计的。圆形图形用来进行扫描线性粗略评价。分布在图像2-MHz-line位置的光栅能够在水平和垂直方向上偏移线性度监督。光栅之间的距离应该尽可能的相等。

在线路选择开关示波器的帮助下,应用垂直楔形栅格能够建立调制深度频率响应。倾斜的1-MHz块的信号被用作参考值。楔形栅格能够进一步做出分辨极限的视觉评价。 此外,串色干扰、陷波滤波和梳状滤波效果可以被观察到。

在灰楔块正方形三对角线使用线性交错进行检查。该行的阶梯形接收表示双绞线。
