  • 通用综合测试图卡

通用综合测试图卡

  • 品牌:ESSER爱莎/Sine Image 型号:TE105/YE0105 尺寸:可定制 材料:菲林/高清相纸 比例:16:9 类型:反射式/透射式可选
  • 咨询电话:18938932796
  • 产品详情

通用综合测试图卡简介

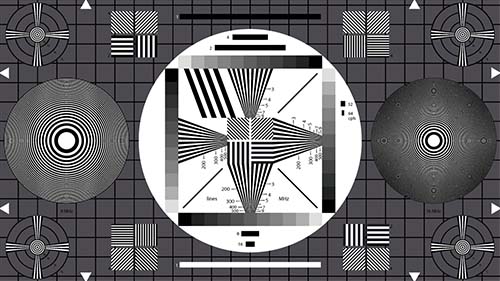

通用综合测试图卡TE105用于16:9的TV摄像机普通(视觉)评估。它由圆形图案,灰度,楔形线的光栅,波带片、网格、对角线和水平线组成。

4阶灰阶密度从D=0.15到D=1.65递增。集成25/15网格对应的电子网格生成器。

测试图设计主要用于定向电子相机的传输性的评估。图像中圆形图案和网格用来粗略评估几何结构。2MH和4MHz线栅格分布在整个图像区域内,4MHz栅格在水平方向上倾斜45°和135°角。

与线路选择开关示波器共同作用,使用锲形垂直栅格确定调制深度的频率响应。倾斜的1MHz块作为参考值。进一步使用锲形线栅格可以确定分辨率极限的视觉鉴定。此外,还以测量串色干扰、陷波滤波和梳状滤波效果。
位于灰度块上方和下方的横条中频(条纹)传输信息的传输特性信息。在灰阶的帮助下粗略的评估半色调的再现性。

灰度级的方形区域内有三个对角线用来进行交错检测。该行的阶梯型接收表示双绞线。在左右两侧有两个带片被放置,左边的局部频率到达8,右边达到16MHz。

图像上的带片用来确定TV摄像机和TV传输系统的以下特征:
1、水平,垂直和对角方向上的分辨率
2、分辨率取决于扫描的位置
3、水平和垂直光圈校正的效果
4、带片和电视光栅相应彩色显像管荫罩结构之间的干扰影响
5、相机的水平和垂直(或者在测试图)运动反应:动态分辨率,临时扰动
