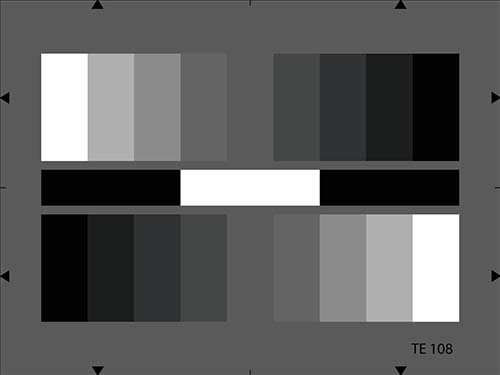

9阶灰度卡

  • 品牌:Sine Image/ESSER爱莎 型号:YE0108/TE108 尺寸:可定制 材料:菲林/高清相纸 比例:4:3 类型:反射式/透射式可选
  • 咨询电话:0755—26508999-685
  • 产品详情

  • 应用案例

9阶灰度卡简介

9阶灰度卡YE0108用于电子摄像机的色调再现性的评估。两个9阶灰度块逆向排列在灰色背景上(D≈0.75),灰度刻度为对数级别(gamma=0.45)。利用两个相反的9阶线性步进信号产生最佳的相机伽马矫正值。这灰度测试卡的对比度范围为50:1。

9阶灰度卡灰度值


级别
Step
密度
Density
反射率 %
Reflectance in %
    输出电压 %
Output voltage in %
1 0.15 71 100
2 0.26 55 88.75
3 0.37 42 77.5
4 0.51 31 66.25
5 0.67 22 55
6 0.85 14 43.75
7 1.09 8 32.5
8 1.40 4 21.25
9 1.85 1 10


这个密度值是基于BaSO4=0的密度。纯黑色和纯白色区域在灰阶之间。黑色块密度为D>2.4(反射率>0.5%),白色块密度为0.09(反射率=79%)。
