  • 棋盘测试图

棋盘测试图

  • 品牌:Sine Image 型号:YE06A 尺寸:280 x 210mm可定制 材料:菲林/高清相纸 比例:4:3 类型:反射式/透射式可选
  • 咨询电话:18938932796
  • 产品详情

棋盘测试图简介

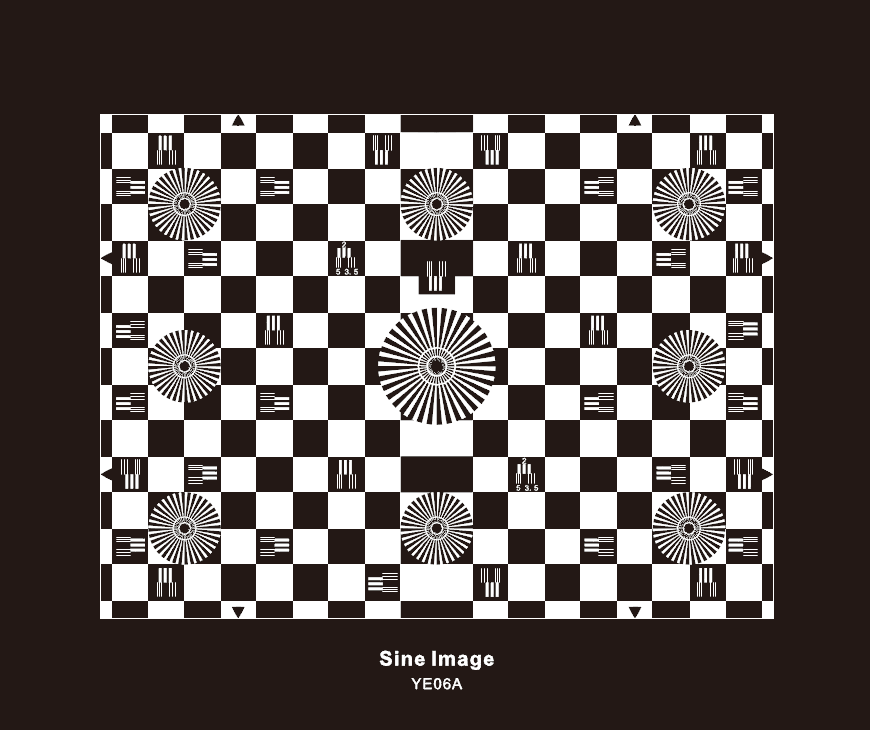

SineImage 棋盘测试图YE06A被设计用来检查几何畸变和分辨率。

测试卡类似于一个由13×18的黑色和白色正方形区域以及由矩形区域在对应于电子测试生成器14/19网格光栅线边缘所包围的棋盘。(整个图卡发生器的水平网格线被划分为相应于42行)。

九个扇形星内圆线条标出625线结构。较大的圆形线条标出312线的结构。横向对应的垂直线光栅分布着33个白格。它们对应于2、3.5和5MHz光栅。

SineImage棋盘测试图

棋盘测试图应用

1、检查几何形状和光栅的一致性,如果有必要用电子生成网格的装置。

2、检查信号生成的均匀性。

3、检查分辨率及其在图像区域分布。

4、检查后焦距。
